M80 해상작전형 및 무장형
◎M80 해상작전형 및 무장형
대한민국의 아론 비행선박에서 13년간 500억을 투자하여, 개발한 위그선이다.
이전의 성공한 B타입 위그선인 5인승 MK50을 보다 대형화한 8인승 B타입(비행고도 150m) 위그선이다.
B타입 위그선으로는 2020년 한국선급으로부터 세계최초의 선급인증을 받았다.
오아시스에서 공개되고 해당업체에서 열심히 프로모션하는 기체이다.
▷제원
*승조원 : 2명+(6명)
*크기
길이 : 12.7m
전폭 : 14.5m
높이 : 3.9m
동체폭 : 1.5m
최대이수중량 : 4420kg
탑재중량 : 1160kg(연료포함)이상
*비행성능
최대속도 : 130kts(250km/h)
순항속도 : 86~97kts(160~180km/h)
최저 비행속도 : 150km/h
이수속도 : 54~75kts
이수거리 : 600~800m
착수거리 : 700m
착수~정지 소요시간 : 40초
이수시간 : 20초 이내
항속거리 : 650~1000km
최대비행고도 : 150m/2~3km이상
최저 고도 : 0m이상
1~7m : 수면효과 모드
7m이상 : 비행모드
최대이수가능 파고 : 1.8m~2m
상승속도 : 3m/s
착수가능 파고 : 2.5m이내
착수각 : 11°
*항해성능
최대속도 : 54kts(100km/h)
선회반경 : 1500m(10°)
▷추진체계
KT-1과 같은 시리즈의 터보프롭엔진을 사용하여, 보급에 큰 문제가 없으며, 정비공통성이 일정 수준 이상 보장된다.
프로펠러는 후방추진식으로 소음의 도달속도가 느려, 은밀히 침투하는데, 도움이 된다.
*엔진
Pratt & Whitney Canada PT6A-34
추력 : 750 hp
발전용량 : 708 kW
*프로펠러 4엽프로펠러
*수상추진기
날개 양끝 윙팁 밑에 있는 플로팅에 수상에서 기동하기 위한 장비가 있다.
해당장비 이용시 수상주행이 가능하며, 이 경우 최대 5kts로 수상주행이 가능하며, 조용히 이동할 수 있어서, 탑승객에게는 편리함을, 군에는 은밀성을 제공한다.
게다가 이 추진기가 전진/후진/회전을 지원하기에, 터그보트가 필요없다.
▷생존센서(통합진행 중)
*AAR-60 MILDS MWR
휴니드에서 납품하면 미사일 탐지장비로 앞뒤로 2개씩 총 4개가 설치되어 미사일의 접근을 탐지하는 센서들이다.
SA-16 중적외선 대역 적외선 탐지 지대공 미사일에 대응할 수 있다.
*ALE-47 CHAFF/FLARE (CMDS)
적외선 및 레이더 축적 미사일 접근시 강력한 신호를 발사하여 교란시키는 채프와 플레어를 뿌리는 장비이다.
*LWR(한화시스템)
이스라엘의 회사와 개발을 시작했으나, 결국 한화 혼자 개발했다고 한다. 적이 발사하는 적외선 정보와 레이저 전파를 탐지한다.
*RWR(LIG넥스원)
RF파를 탐지하여 위협정보를 갱신해주는 센서이다. RWR이 여러 방향에 장착되고, 컴퓨터 성능만 뒷받침되면, 레이더 없이 적세력의 레이더파만으로 적을 추적할 수 있다.
▷탐지 및 감시부
*항해용 X-Band 레이더
필요시 타겟팅제원 산출에 쓸 수도 있다.

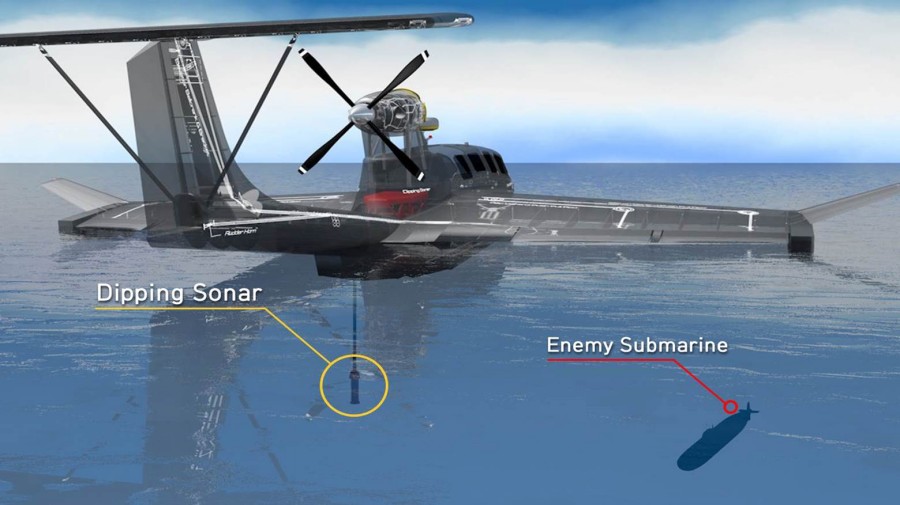

*AQS-13F 디핑소나
아마, 플래쉬소나로 바꾸지 못한다면 군이 도입하지 않을 것이다. 다만, 위그선의 경우 디핑소나를 달 경우 보편적인 플래쉬소나의 탐지사이클인 5분보다 길게 탐지할 수 있으며, 디핑소나의 투하~착수, 이수~회수까지의 시간이 단축될 수 있다.

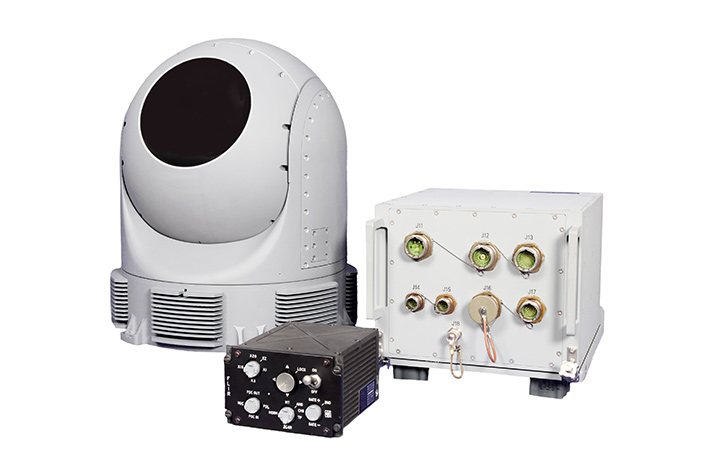

*AAQ-333 FLIR
해상도 640×480 픽셀 3세대 FPA방식 검출기를 사용한다.
최대 20배 줌인 가능하고 10km의 거리에서 트럭형표적을 탐지할 수 있다고 한다.
조종사의 야간투시경과 연동되며, 초당 60°구동한다.
작동 각도는 20°~-120°이다.
선박의 상부에 장착되어 적함정을 감시하고 추적 탐색하는데, 쓰인다.
▷생존 컴퓨터
*EWC 생존장비 관리컴퓨터
LIG넥스원에서 개발하여 납품하는 장비로 각종센서의 정보를 취합하여 해당정보를 바탕으로 자동적인 대응을 하도록하는 생존체계 관리를 하는 장비이다. KUH가
*한화의 생존통합체계
이것도 EWC이다. LAH에 채용되어 있다.
▷무장

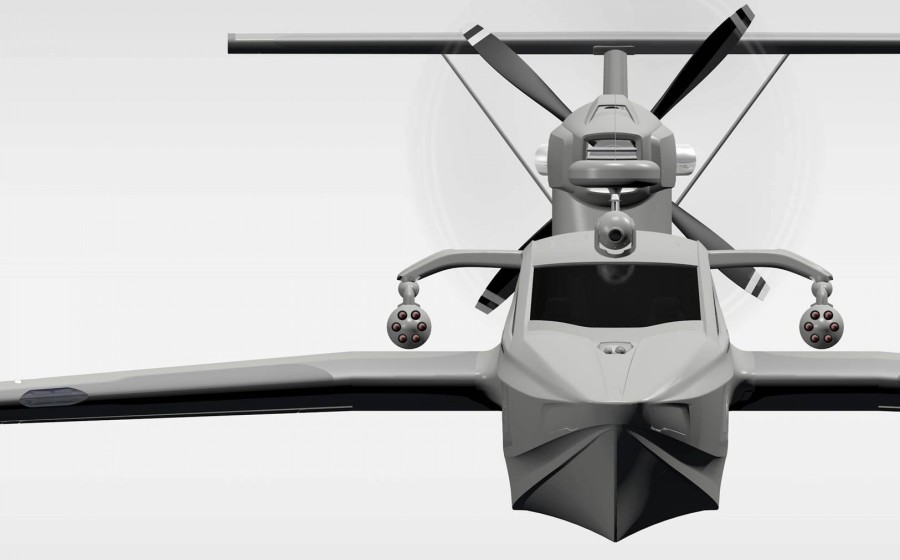

*무유도 로켓
제공 : 아론비행선박
2.75인치 로켓 7연장포드 2개를 날개 위에 장착할 수 있다.

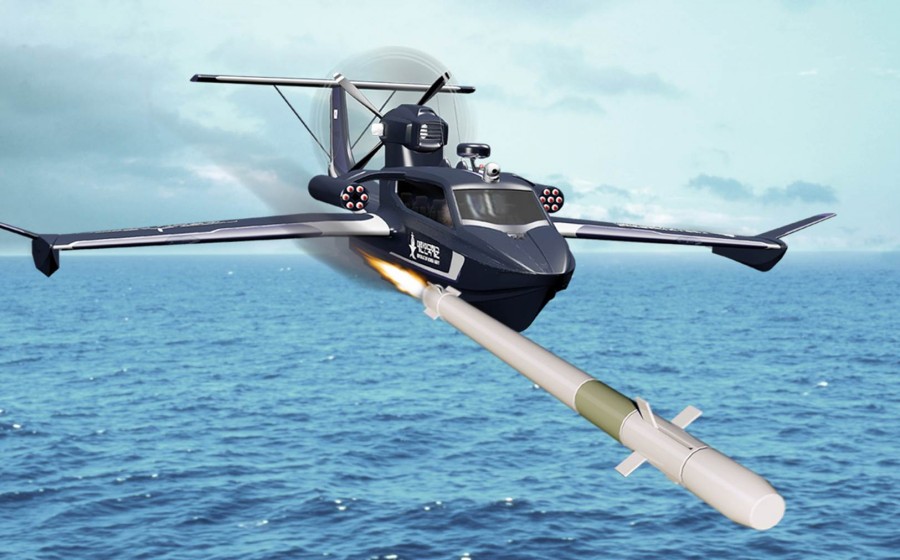

*천검 대전차미사일
한화에서 개발 중인 대전차미사일로 4발 정도 장착이 가능해 보인다.
https://bloghyeonhmilitary.tistory.com/m/60
천검 대전차 미사일
◎천검 천검은 한화에서 개발중인 장거리 대전차미사일이다. 해당 미사일은 우선적으로 LAH에 장착될 예정이다. 이스라엘의 스파이크 ER과 비슷한 체계이다. 영어로는 TAipers라고 한다. ▷개발
bloghyeonhmilitary.tistory.com
▷임무
*해상초계
해상에서 예인소나나 디핑소나를 내리고 감시작업을 하다가 해상초계기나 대잠헬기, 자체 소나 등에서 적 수중, 수상체와 접촉할 경우 이수하여 잠망경 탐색 및 수색작전에 투입될 수 있으며, 중국 불법어선을 감시하고, 탑재된 무장으로 무력화시킬 수도 있다.
*특수전 침투
낮은고도로 침투가 가능하며, 해안가 감시나 저공비행체 요격능력이 없는 북한의 방공망을 회피해서 몰래 특수전부대를 투입하고 회수할 수 있다.
*SART
자체 무장과 장비, 플로팅 선체를 이용해 비상착수 한 아군 조종사에게 빠르게 접근하고 퇴출시킬 수 있다.
*MEDIVAC
▷데이터링크
*LINK-K
데이터 교환
*KNTDS
해검에 대한 작전통제 가능
협조 및 자료 제공
